La presa di diagnosi OBD2: segnali, pin e spia motore MIL

La presa OBD2 rappresenta, nel veicolo moderno, molto più di un semplice connettore di servizio: è il punto di accesso primario all’intera architettura elettronica del veicolo, l’interfaccia attraverso cui centraline, reti di comunicazione, sensori e attuatori dialogano con il tecnico diagnosta. Comprendere il funzionamento della presa OBD2, la logica dei suoi 16 pin e il significato reale della spia motore MIL (Malfunction Indicator Lamp) è un requisito imprescindibile per chi opera in ambito di diagnosi meccatronica, accertamento tecnico-forense e perizia tecnica indipendente su guasti elettronici e vizi occulti del veicolo.

Cos’è la presa OBD2 e perché è il cuore della diagnosi meccatronica

Il connettore OBD2 (On-Board Diagnostics, seconda generazione), noto tecnicamente anche come DLC – Data Link Connector, è normato dalla pubblicazione SAE J1962 e disciplinato, per quanto riguarda requisiti della connessione fisica e utilizzo dei pin, dalla norma ISO 15031-3. Attraverso questo connettore a 16 pin transitano non semplici “dati diagnostici”, ma grandezze elettriche fondamentali: alimentazioni, masse di riferimento, linee seriali di comunicazione e, su alcune architetture, linee proprietarie riservate al costruttore.

Dal punto di vista meccatronico, la presa OBD2 è dunque il punto di sutura tra meccanica, elettronica, sensoristica e software di controllo motore. Quando compare un’irregolarità di funzionamento, una perdita di potenza, un’accensione anomala della spia motore o un errore di comunicazione tra centraline, è da qui che deve partire ogni accertamento tecnico rigoroso.

La spia motore MIL: significato tecnico e cause di accensione

La spia motore, tecnicamente denominata MIL – Malfunction Indicator Lamp, si accende quando il sistema OBD rileva un malfunzionamento monitorato, in particolare nei sistemi di gestione motore e di controllo emissioni. Le normative OBD II prevedono che il computer di bordo monitorizzi costantemente i sistemi emissivi per l’intera vita utile del veicolo, rilevi eventuali anomalie, attivi la MIL e memorizzi i relativi codici di errore (DTC).

Le cause di accensione della spia motore sono numerose e spesso non riconducibili a un singolo componente: combustione irregolare, misfire, sonda lambda fuori campo di funzionamento, catalizzatore inefficiente, anomalia della valvola EGR, guasto al circuito EVAP, debimetro difettoso, pressione carburante non conforme, attuatore del corpo farfallato, sonde di temperatura non plausibili, alimentazioni instabili o comunicazioni anomale tra le centraline.

È tecnicamente rilevante distinguere tra due condizioni operative:

• MIL accesa fissa: indica un guasto memorizzato o presente, che richiede una diagnosi approfondita ma non necessariamente immediata.
• MIL lampeggiante: condizione più critica, riconducibile secondo l’EPA a un misfire severo. In questa situazione è necessario ridurre il regime di utilizzo del veicolo e procedere a un controllo tempestivo, poiché un misfire intenso e prolungato può danneggiare rapidamente componenti del sistema di scarico, in particolare il catalizzatore.

Un principio metodologico fondamentale, spesso sottovalutato: il codice guasto letto dal tester diagnostico è il punto di partenza dell’accertamento, non la sua conclusione. Il DTC indica il circuito, il parametro o il sistema che lavora fuori tolleranza — non identifica automaticamente il componente fisicamente difettoso. Questa distinzione è ciò che separa una lettura diagnostica superficiale da un vero accertamento tecnico-forense.

Anatomia del connettore OBD2: mappatura tecnica dei 16 pin

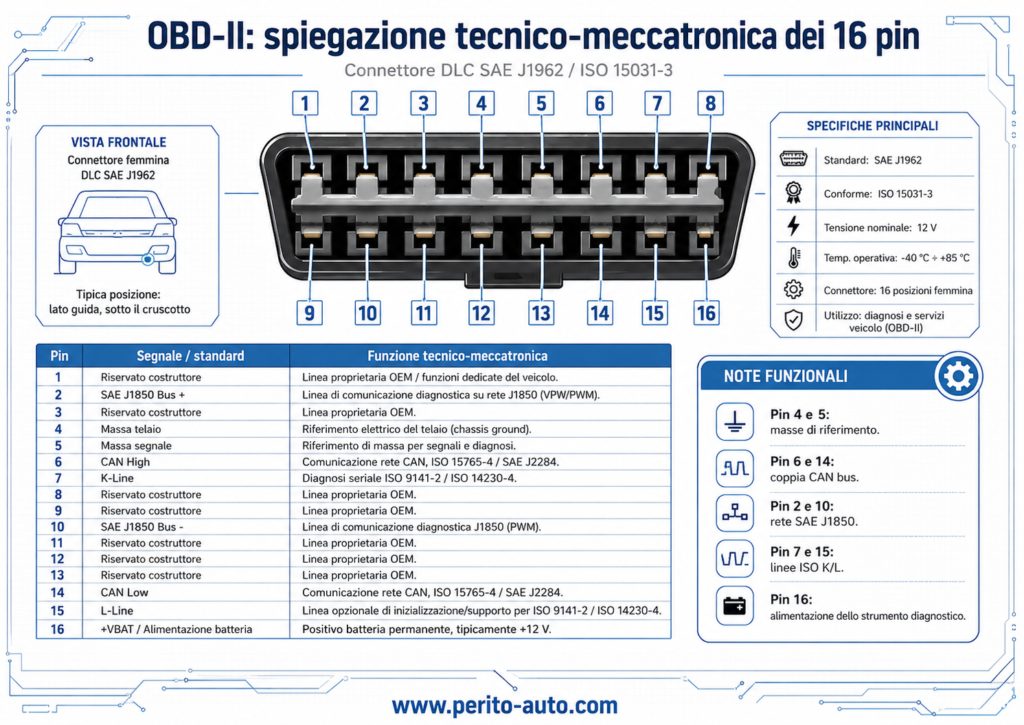

La seguente mappatura riassume le funzioni tipiche del connettore OBD2/J1962, coerenti con i pinout tecnici pubblicati dalle fonti di settore (SAE J1962, ISO 15031-3):

Da questa mappatura si individuano tre famiglie principali di grandezze: alimentazioni e masse (funzionamento del tester e riferimenti elettrici affidabili), linee di comunicazione (scambio dati tra tester e centraline) e linee costruttore (funzioni OEM non sempre standardizzate).

Metodologia diagnostica corretta: tester, oscilloscopio e multimetro

Una diagnosi elettronica affidabile non può fermarsi alla sola lettura dei codici guasto. La sequenza metodologicamente corretta prevede tre livelli progressivi di approfondimento:

1. Diagnosi con tester — lettura dei DTC, verifica dei parametri in tempo reale, controllo dello stato della MIL, accesso alle centraline e individuazione di eventuali errori di comunicazione. È il passaggio che orienta la ricerca del guasto.
2. Analisi con oscilloscopio — verifica della forma d’onda reale dei segnali. Sulle linee CAN consente di osservare se CAN High e CAN Low sono presenti, coerenti e di ampiezza regolare, o se sono presenti disturbi, riflessioni, cadute intermittenti o linee bloccate a positivo o a massa. Sulla K-Line permette di verificare se la comunicazione viene effettivamente generata.
3. Controlli con multimetro — misurazione della tensione batteria sul pin 16, continuità delle masse sui pin 4 e 5, cadute di tensione, resistenze anomale, cortocircuiti verso positivo o massa e interruzioni di cablaggio.

Nella pratica operativa, quando il tester non si accende o non comunica, è opportuno anticipare il controllo del pin 16 e delle masse 4-5 con il multimetro: senza alimentazione e riferimento elettrico corretti, nessuna diagnosi risulta affidabile.

Il collegamento tra segnali di rete e spia motore

Una MIL accesa con errori multipli su centraline diverse suggerisce spesso un problema di rete CAN piuttosto che una somma casuale di guasti indipendenti. Una MIL accesa con parametri incoerenti può derivare tanto da un sensore fisicamente difettoso quanto da una massa segnale alterata. Una mancata comunicazione con il tester può dipendere dallo strumento stesso, ma con maggiore frequenza richiede la verifica di alimentazione, masse e linee dati della presa OBD2.

In sede di revisione periodica e controllo emissioni, la condizione della MIL assume rilevanza documentale: il Bureau of Automotive Repair della California indica, per i veicoli OBD II, che la spia deve accendersi a quadro acceso e motore spento e spegnersi a motore avviato; se resta accesa a motore in moto, il test OBD risulta non superato.

Perché una diagnosi strumentale approfondita fa la differenza

Distinguere un guasto reale da un’anomalia di comunicazione, un vizio occulto da un difetto di massa, una causa meccanica da un’interferenza di rete richiede strumentazione professionale di livello oscilloscopico e competenze specialistiche in meccatronica — non la sola lettura di un codice errore. È proprio su questo livello di approfondimento diagnostico, spesso assente nella diagnostica standard di officina, che si fonda un accertamento tecnico-forense realmente producibile in sede legale, utilizzabile sia in ambito di contenzioso assicurativo sia nei procedimenti civili e penali, nel ruolo di CTU o CTP.
