Analisi con oscilloscopio

Diagnosi elettronica con oscilloscopio: strumenti di precisione per il settore Automobilistico

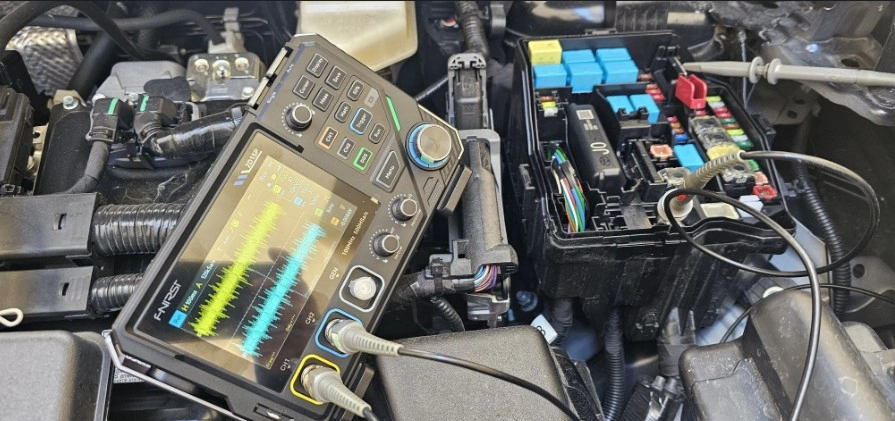

L’analisi con oscilloscopio rappresenta il livello più approfondito di diagnostica elettronica auto oggi disponibile, perché consente di osservare in tempo reale la forma d’onda dei segnali elettrici che attraversano centraline, sensori, attuatori e reti di comunicazione del veicolo. A differenza del multimetro, che restituisce un valore medio, o dello scanner diagnostico, che si limita alla lettura dei codici errore memorizzati in centralina, l’oscilloscopio automotive permette di analizzare ampiezza, frequenza, duty cycle e forma del segnale nell’arco di microsecondi, individuando anomalie elettriche non rilevabili con altri strumenti.

Verifica della rete CAN BUS (bassa e alta velocità)
Il controllo della rete CAN bus con oscilloscopio consente di verificare l’integrità del livello fisico di comunicazione tra le centraline del veicolo, analizzando in modo differenziale le linee CAN-High e CAN-Low. In condizioni di riposo entrambe le linee si attestano su un valore di circa 2,5V; durante la trasmissione dei dati la CAN-H sale a circa 3,5V mentre la CAN-L scende a circa 1,5V, generando un’ampiezza differenziale di circa 2V. Una forma d’onda che si discosta da questo andamento rettangolare — per arrotondamenti, picchi spuri o cali di ampiezza — segnala interferenze elettromagnetiche, problemi di terminazione di rete, cablaggi danneggiati o centraline malfunzionanti. La verifica rete CAN bus alta e bassa velocità riguarda sia le reti a bassa velocità (fino a 125 kbit/s, tipiche dei sistemi di comfort) sia quelle ad alta velocità (fino a 1 Mbit/s, utilizzate per motore, cambio, ABS e sistemi di sicurezza), ed è determinante per individuare guasti di comunicazione intermittenti sulla rete CAN spesso invisibili allo scanner diagnostico standard.

Verifica tensioni e cadute di tensione
L’oscilloscopio consente di rilevare la caduta di tensione con oscilloscopio automotive lungo cablaggi, connettori, relè e masse elettriche, evidenziando resistenze parassite e micro-interruzioni che un multimetro, fornendo solo un valore medio, non è in grado di individuare. Questo tipo di verifica tensioni è particolarmente utile nella diagnosi di guasti intermittenti, cali di tensione sotto carico e problemi di contatto elettrico che si manifestano solo in condizioni dinamiche di funzionamento del veicolo.

Analisi dei segnali dei sensori
L’analisi forma d’onda sensori automotive consente di verificare il segnale generato da sensore di fase (CMP), sensore giri motore (CKP), sensori di pressione assoluta (MAP), debimetro (MAF), verifica segnale sonda lambda con oscilloscopio, sensori di posizione a effetto Hall o potenziometrici, sensori NTC e PTC. Confrontando la forma d’onda acquisita con quella di riferimento è possibile individuare segnali instabili, rumorosi, fuori tolleranza o assenti, distinguendo un guasto elettrico/elettronico da un problema meccanico o di alimentazione a monte del componente.

Analisi dei segnali degli attuatori
Lo stesso principio si applica agli attuatori: analisi oscilloscopica iniettori e bobine di accensione, benzina e diesel, elettromagnetici e piezoelettrici, con verifica separata di circuito primario e secondario, oltre a valvole EGR, attuatori del minimo, corpo farfallato elettronico e componenti pilotati in PWM. L’analisi duty cycle iniettori benzina e diesel permette di verificare picchi di tensione, tempi di apertura e chiusura, duty cycle di comando e regolarità del segnale di pilotaggio, individuando iniettori otturati, bobine con perdita di isolamento o attuatori con resistenza meccanica anomala prima che il guasto diventi conclamato.

Valore tecnico-legale della diagnosi oscilloscopica
Nell’ambito delle perizie tecniche e degli accertamenti tecnico-forensi, la documentazione oggettiva delle forme d’onda acquisite costituisce un elemento di prova tecnica solido e producibile in sede legale, utile a dimostrare vizi occulti, difetti di conformità o riparazioni non eseguite a regola d’arte, sia in sede di contenzioso assicurativo sia nei procedimenti civili e penali che richiedono un accertamento tecnico indipendente. La perizia tecnica forense con analisi oscilloscopio costituisce quindi uno strumento di supporto rilevante per ruoli di CTU, CTP e ATP.

Perché affidarsi a una diagnosi oscilloscopica professionale
Interpretare correttamente una forma d’onda automotive richiede competenze elettroniche specifiche, esperienza diretta su una vasta casistica di guasti e strumentazione professionale multicanale con librerie di segnali di riferimento aggiornate. Con oltre quarant’anni di esperienza nella diagnostica meccanica e meccatronica e nell’analisi elettronica dei sistemi veicolari, sono tra i pochi professionisti sul mercato italiano ad aver investito personalmente sia nella formazione specialistica sia nella strumentazione oscilloscopica professionale necessaria per condurre questo livello di analisi — offrendo una consulenza tecnica CTU CTP diagnosi elettronica veicoli affidabile a officine, carrozzerie, compagnie assicurative, aziende e privati, oltre a un supporto specialistico rigoroso in ambito tecnico-legale.

Richiedi una consulenza tecnica specialistica per la diagnosi oscilloscopica del tuo veicolo o per una perizia tecnica documentata e producibile in sede legale.
